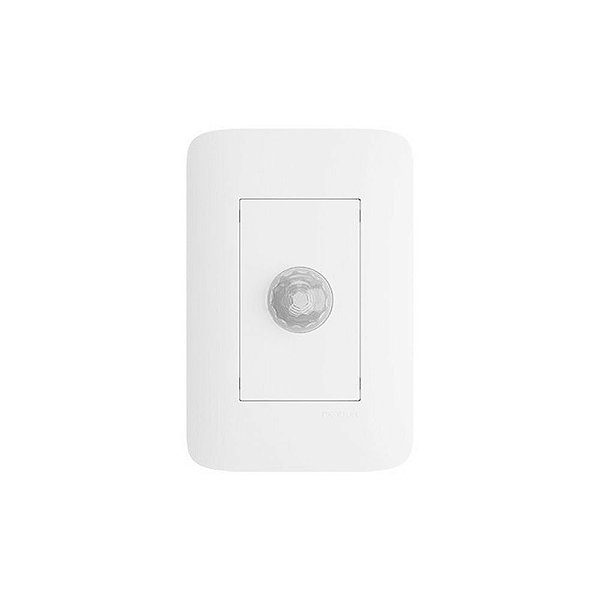

Sensor Presença Frontal Embutir Touch Lesp4000 4x2 Exatron

• O conjunto 4x2 sensor de presença touch da Exatron (LESP4000) é um comando inteligente que se destina ao acionamento de cargas temporizadas. Detecta a movimentação de fontes de calor como
pessoas e carros, através de um sensor infravermelho, acionando a carga e desligando-a após a ausência, de acordo com o tempo programado. O modelo LESP4000 faz parte da nova geração de
sensores de presença Exatron com tecnologia micro controlada. Possui comutação dos contatos próxima ao zero da rede (senoidal), aumentando a vida útil da carga e do sensor onde a configuração de temporização, sensibilidade e nível de fotocélula é feita botões touch. É ideal para o controle de iluminação de corredores, escadas, garagens, entradas de acesso, quartos, banheiros, cozinhas, recepção e demais ambientes internos de residências, escritórios, hotéis e condomínios. A utilização de sensores de presença pode proporcionar uma economia de energia entre 20% e 75%, quando comparado a sistemas convencionais

• O Conjunto 4x2 Sensor de Presença 4x2 de Parede Touch da Exatron (LESP4000) é um comando inteligente que se destina ao acionamento de cargas temporizadas. Este equipamento detecta a movimentação de fontes de calor como pessoas e carros através de um sensor infravermelho, ligando uma lâmpada ou outro equipamento e desligando-a após a ausência ou sessar de acordo com o tempo programado.

• É ideal para o controle de iluminação de corredores, escadas, garagens, entradas de acesso, quartos, banheiros, cozinhas, recepção e demais ambientes internos de residências, escritórios, hotéis e condomínios.

Características Técnicas:

• Sensor de presença predial, 100 a 240Vac – 50/60Hz bivolt automático.
• Aplicação: acionamento temporizado de qualquer tipo de carga em ambientes diversos.
• Para instalação embutida em caixa 4x2, a uma altura de aproximadamente 1,2m. Deve ser utilizado em ambientes internos.
• Consumo: < 1W.
• Cobertura: 110° com alcance de até 7m @ 25ºC.
• Regulagem de tempo: 1min, 3min e 6min. Através de botões touch. Permite escolher por quanto tempo a carga permanecerá ligada após a última detecção do sensor (recontagem de tempo automática a partir da última detecção).
• Regulagem de lux da fotocélula: Na posição OFF, aciona a lâmpada imediatamente, havendo presença no ambiente. Na posição Máxima, acionará apenas com a presença no ambiente em penumbra. Na posição Mínima, acionará quando houver presença em ambiente totalmente escuro.
• Regulagem de sensibilidade: Máxima, detectará a presença de movimentos leves. Média, para lâmpadas incandescentes de alta potência em ambiente sem circulação de ar ou lâmpadas fluorescentes em ambientes com pouca circulação de ar. Mínima, detectará a presença de movimentos bruscos.
• Material: Corpo em ABS na cor branca.
• Possui LED indicador de funcionamento quando ocorre uma detecção e também indica parâmetros configurados.
• Economia de energia de até 75%.
• Possui LED indicador de funcionamento
• Recontagem de tempo automática a partir da última detecção.
• Garantia: 2 anos.
• Potência de Comando: 120w (127v) / 220w (220v)
• LED/Eletrônica Halógena: THD < 20% PF>0,90

Instalação:

• Para ajustar o timer e nível de fotocélula, selecionar o respectivo botão até o LED de status piscar rapidamente. Para ajuste de sensibilidade manter os dedos sobre ambos os botões ao mesmo tempo até o LED de status piscar rapidamente. Nos três casos, assim que o LED de status para de piscar rapidamente ele irá retornar com piscadas mais lentas informando o valor atualmente conforme tabela. Para ajustar o valor desejado, basta tocar o botão touch referente ao parâmetro até que ele adquira a configuração desejada, de acordo com a tabela. Para salvar o valor, basta aguardar por volta de 8 segundos até o LED piscar rapidamente indicando que o valor foi salvo.

Instruções de ajustes:

• Para ajustar o timer e nível de fotocélula, selecionar o respectivo botão até o LED de status piscar rapidamente.
• Para ajuste de sensibilidade manter os dedos sobre ambos os botões ao mesmo tempo até o LED de status piscar rapidamente.
• Nos três casos, assim que o LED de status para de piscar rapidamente ele irá retornar com piscadas mais lentas informando o valor atualmente configurado para cada um dos parâmetros conforme tabela.
• Para ajustar o valor do parâmetro desejado basta tocar o botão touch referente ao parâmetro até que ele adquira o parâmetro desejado de acordo com a tabela.
• Para salvar o valor, basta aguardar por volta de 8 segundos até o led piscar rapidamente indicando que o valor foi salvo

Códigos de Configuração:

• Sensibilidade: Minimo (Pisca 1x) / *Médio (Pisca 2x)* / Maximo (Pisca 3x)
• Nível Fotocélula: Maximo (Pisca 1x) / Minimo (Pisca 2x) / *OFF (Pisca 3x)*
• Timer: 1 Minuto (Pisca 1x) / *3 Minutos (Pisca 2x)* / 6 Minutos (Pisca 3x)
Obs. Os valores com ( * ) são os parâmetros de fábrica.

*Imagens meramente ilustrativas*
