• A Chave Boia CB-2001 foi desenvolvida para automação do controle do nível de água em reservatórios e também proteção de equipamentos elétricos que possam ser danificados pelo funcionamento sem líquido.
• Indicada para o controle automático de nível nos reservatórios de água através do comando de bombas e alarme.

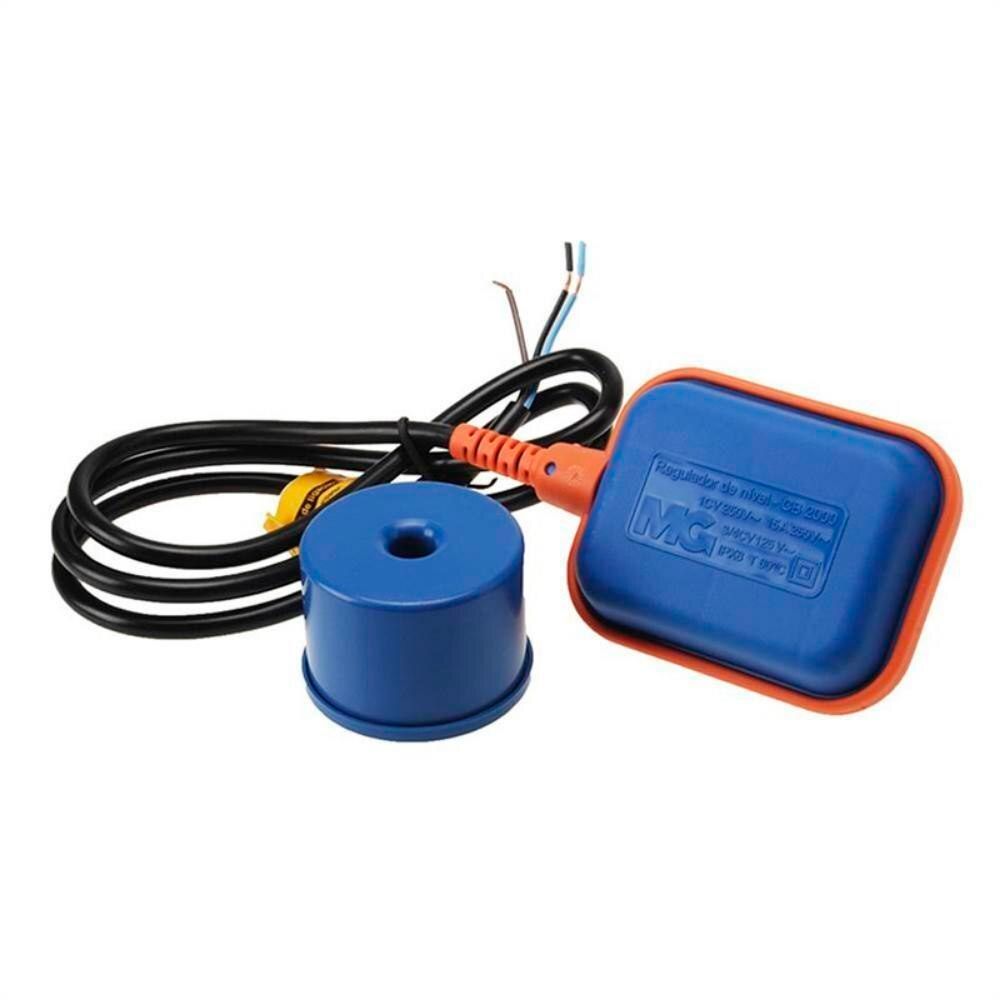

Chave de nível tipo boia para controle do nível de água em caixas d'água, poços, cisternas etc.
• A chave boia CB-2001 pertence à série CB-2000.
Características:
• As características mais importantes deste dispositivo são a confiabilidade, seu pequeno tamanho e a alta capacidade de comutação obtida com a utilização de um micro-interruptor com característica elétrica de 15A em 250V~.
• As características mais importantes destes dispositivos são a confiabilidade, seu pequeno tamanho e a alta capacidade de comutação obtida com a utilização de um micro-interruptor.
OBSERVAÇÕES:
• Para aumentar o diferencial entre os níveis máximo e mínimo, aumente a distância do cabo entre a boia e o contrapeso.
• O controlador de nível não é indicado para uso em líquidos inflamáveis ou corrosivos.
• Não devem ser feitas emendas no cabo de alimentação que eventualmente possam entrar em contato com o líquido existente no reservatório.
• Fixar o cabo da boia na borda ou lado superior do reservatório.
• Adquira a chave boia com a metragem do cabo apropriada pois o cabo não deve ser emendado devido ao contato direto com a água.
• A instalação deve ser realizada por profissional habilitado.
• Utilizar somente para controle de nível de água.
• Verificar se a chave boia adquirida suporta a corrente elétrica do positivo a ser controlado
• Não utilizar-se o cabo elétrico se estiver partido, emendado ou com a isolação danificada.
Especificação:
• Marca: Margirius
• Modelo: Unipolar
• Referência: CB-2001
• Capacidade elétrica: 15A com carga resistiva em 250V~
• Temperatura de operação: 0ºC a 60ºC.
• Grau de Proteção: IP X8.
• Proteção contra choques elétricos: classe II.
• Tipo de interrupção: Micro-desconexão.
• Isenta de Mercúrio: controle por princípio eletromecânico
• Contato reversível: permite o controle de nível inferior ou superior.
• Motores monofásicos: 3/4CV em 127V~ / 1CV em 220V~,
Instalação:
• Passe o cabo elétrico pelo contrapeso e rosqueie fechando o parafuso para prendê-lo, de modo que o contrapeso não deslize pelo cabo.
• Siga o diagrama de ligação elétrica conforme a necessidade de uso.
• Faça a instalação elétrica em local seco e fora de contato com a água.
• Se necessário, mude a posição do contrapeso desrosqueando o parafuso plástico.
Instruções de ligação:
• Controle do nível superior ( Desliga quando líquido encher até o nível desejado)
Fios utilizados: AZUL E PRETO - Fio a ser isolado: Marrom
• Controle do nível inferior ( Desliga quando o reservatório esvaziar até o nível desejado)
Fios utilizados: MARROM E PRETO - Fio a ser isolado: AZUL
• Observação: As cores dos fios poderão sofrer alterações sem aviso prévio.
Observe seu funcionamento realizando testes.
Dimensões conforme à imagem contida no anuncio:
• Comprimento: 102,5 mm
• Largura: 80 mm
• Altura: 38,5 mm
• Comprimento do fio: 2 Metros
